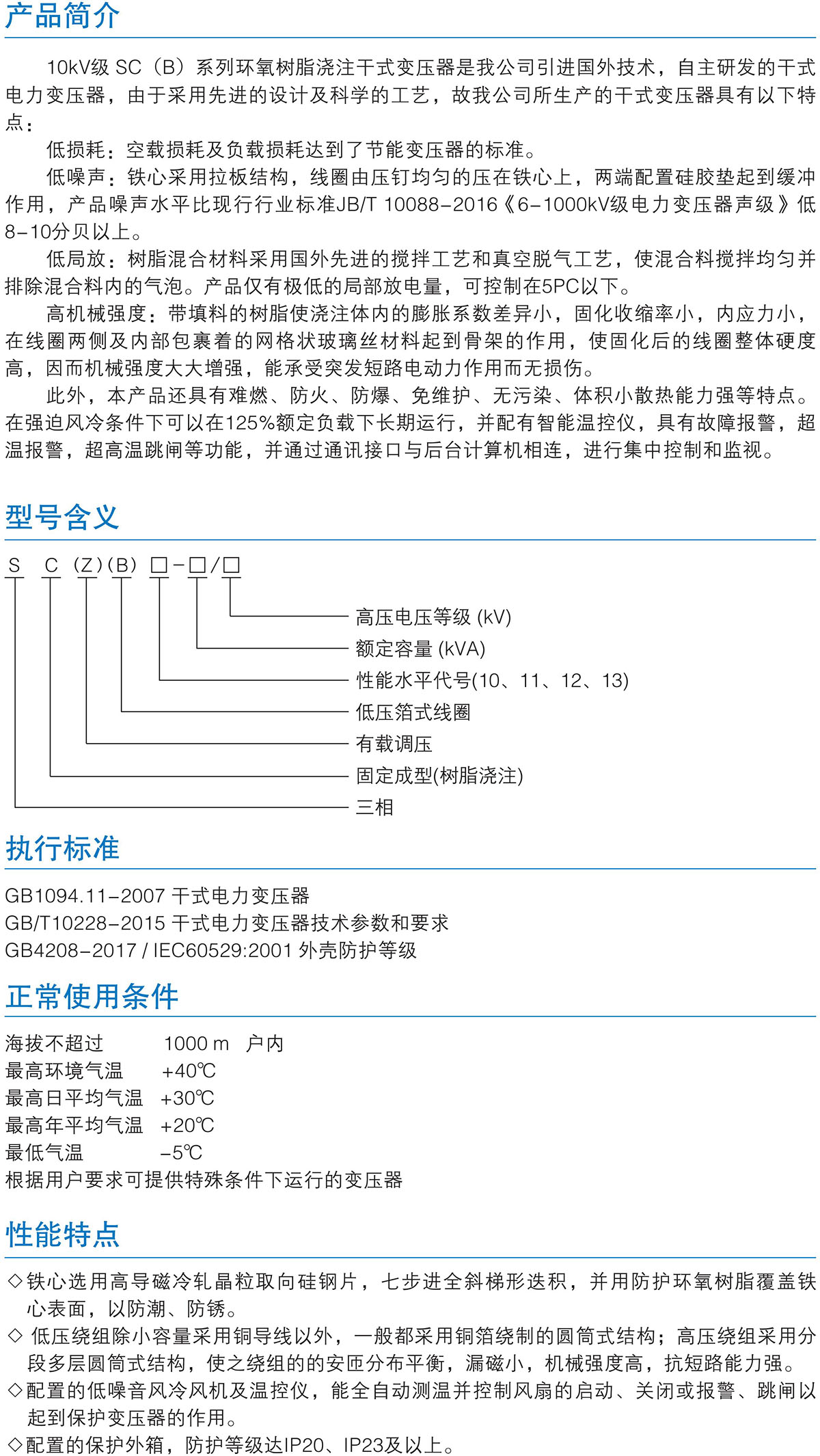

一、产品简介

10kV级 SC（B）系列环氧树脂浇注干式变压器是我公司引进国外技术，自主研发的干式电力变压器，由于采用先进的设计及科学的工艺，故我公司所生产的干式变压器具有以下特点：

低损耗：空载损耗及负载损耗达到了节能变压器的标准。

低噪声：铁心采用拉板结构，线圈由压钉均匀的压在铁心上，两端配置硅胶垫起到缓冲作用，产品噪声水平比现行行业标准JB/T 10088—2016《6—1000kV级电力变压器声级》低8—10分贝以上。

低局放：树脂混合材料采用国外先进的搅拌工艺和真空脱气工艺，使混合料搅拌均匀并排除混合料内的气泡。产品仅有极低的局部放电量，可控制在5PC以下。

高机械强度：带填料的树脂使浇注体内的膨胀系数差异小，固化收缩率小，内应力小，在线圈两侧及内部包裹着的网格状玻璃丝材料起到骨架的作用，使固化后的线圈整体硬度高，因而机械强度大大增强，能承受突发短路电动力作用而无损伤。

此外，本产品还具有难燃、防火、防爆、免维护、无污染、体积小散热能力强等特点。在强迫风冷条件下可以在125%额定负载下长期运行，并配有智能温控仪，具有故障报警、超温报警、超高温跳闸等功能，并通过通讯接口与后台计算机相连，进行集中控制和监视。

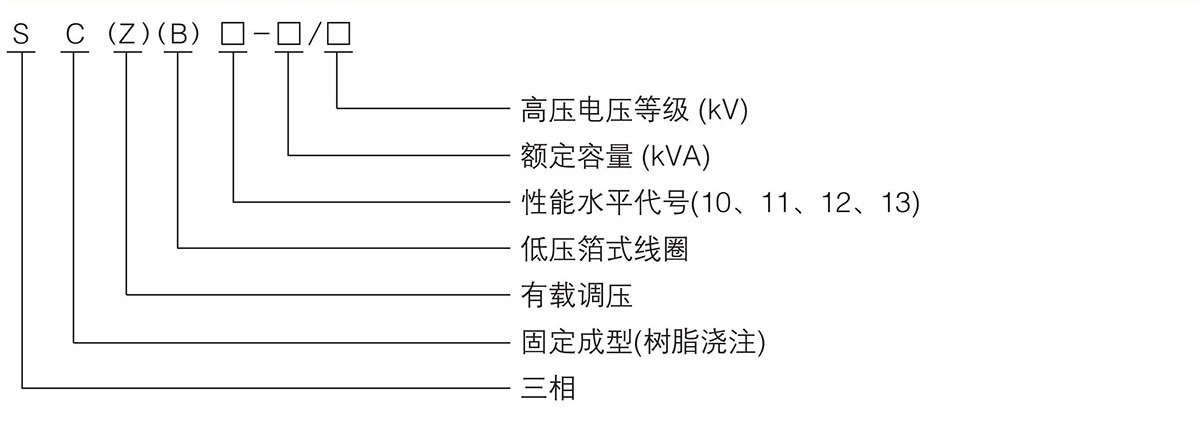

二、型号含义

三、执行标准

GB1094.11—2007  干式电力变压器

GB/T10228—2015  干式电力变压器技术参数和要求

GB4208—2017 / IEC60529:2001  外壳防护等级

四、正常使用条件

海拔不超过1000m，户内。

最高环境气温：+40℃。

最高日平均气温：+30℃。

最高年平均气温：+20℃。

最低气温：－5℃。

根据用户要求可提供特殊条件下运行的变压器。

五、性能特点

◇ 铁心选用高导磁冷轧晶粒取向硅钢片，七步进全斜梯形迭积，并用防护环氧树脂覆盖铁心表面，以防潮、防锈。

◇ 低压绕组除小容量采用铜导线以外，一般都采用铜箔绕制的圆筒式结构；高压绕组采用分段多层圆筒式结构，使之绕组的安匝分布平衡，漏磁小，机械强度高，抗短路能力强。

◇ 配置的低噪音风冷风机及温控仪，能全自动测温并控制风扇的启动、关闭或报警、跳闸以起到保护变压器的作用。

◇ 配置的保护外箱，防护等级达IP20、IP23及以上。

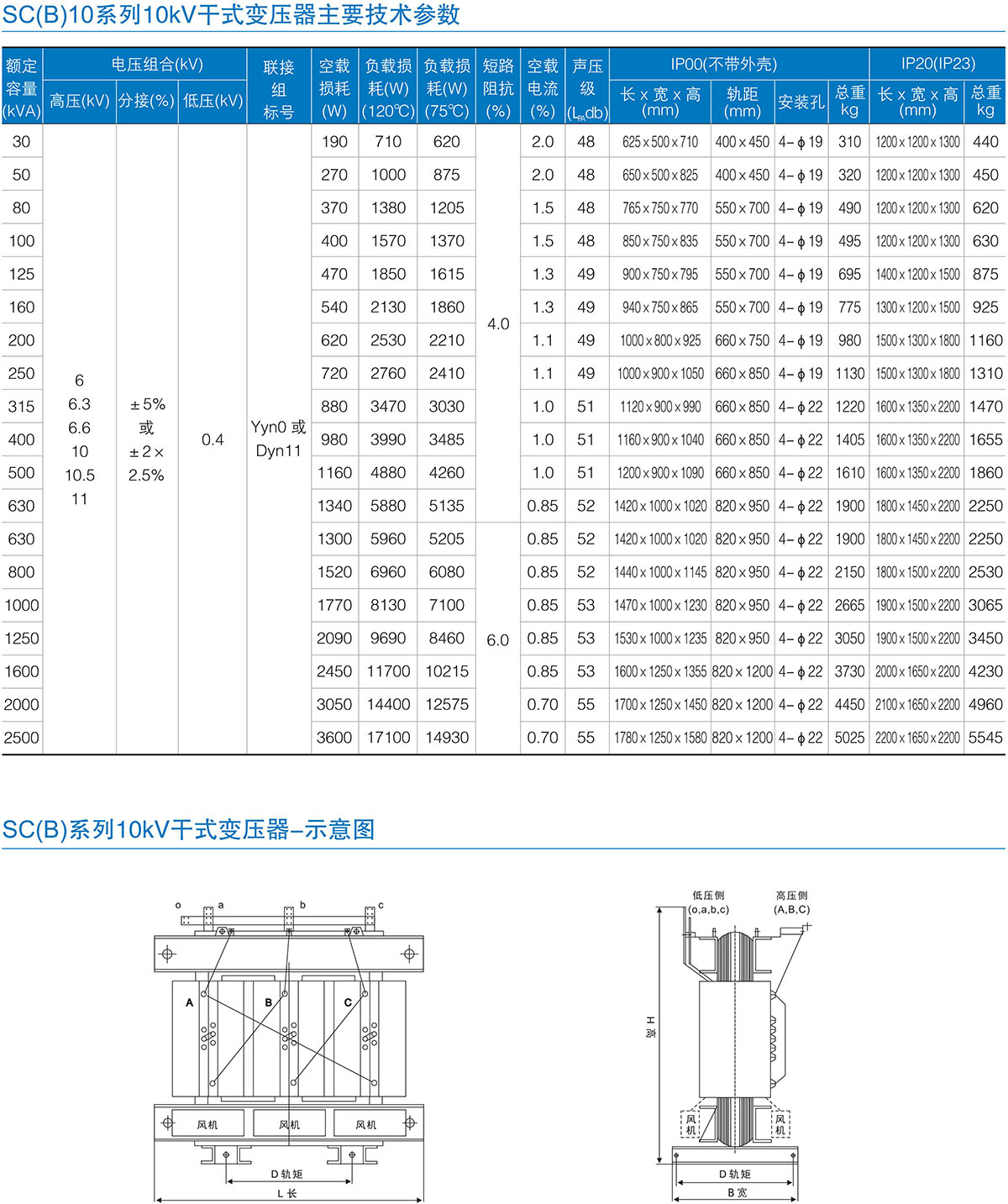

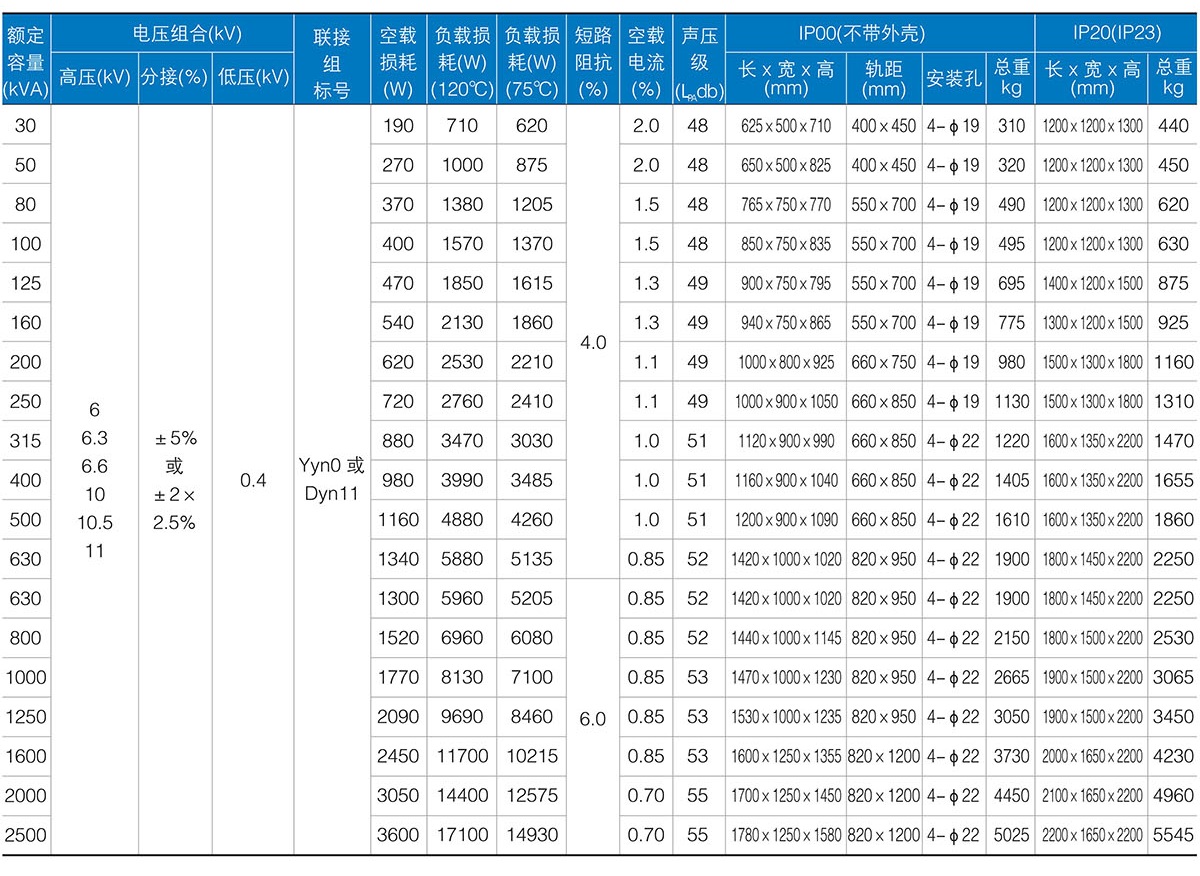

六、主要技术参数

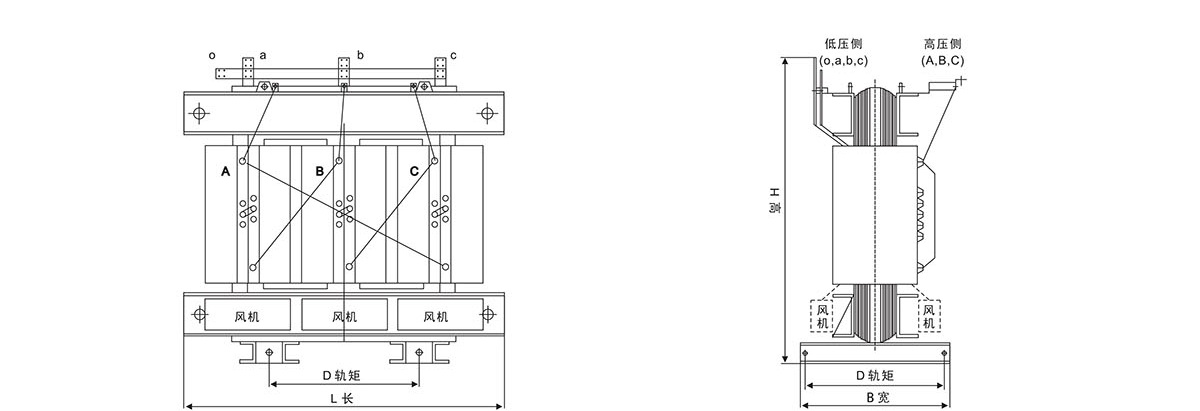

七、结构示意图
